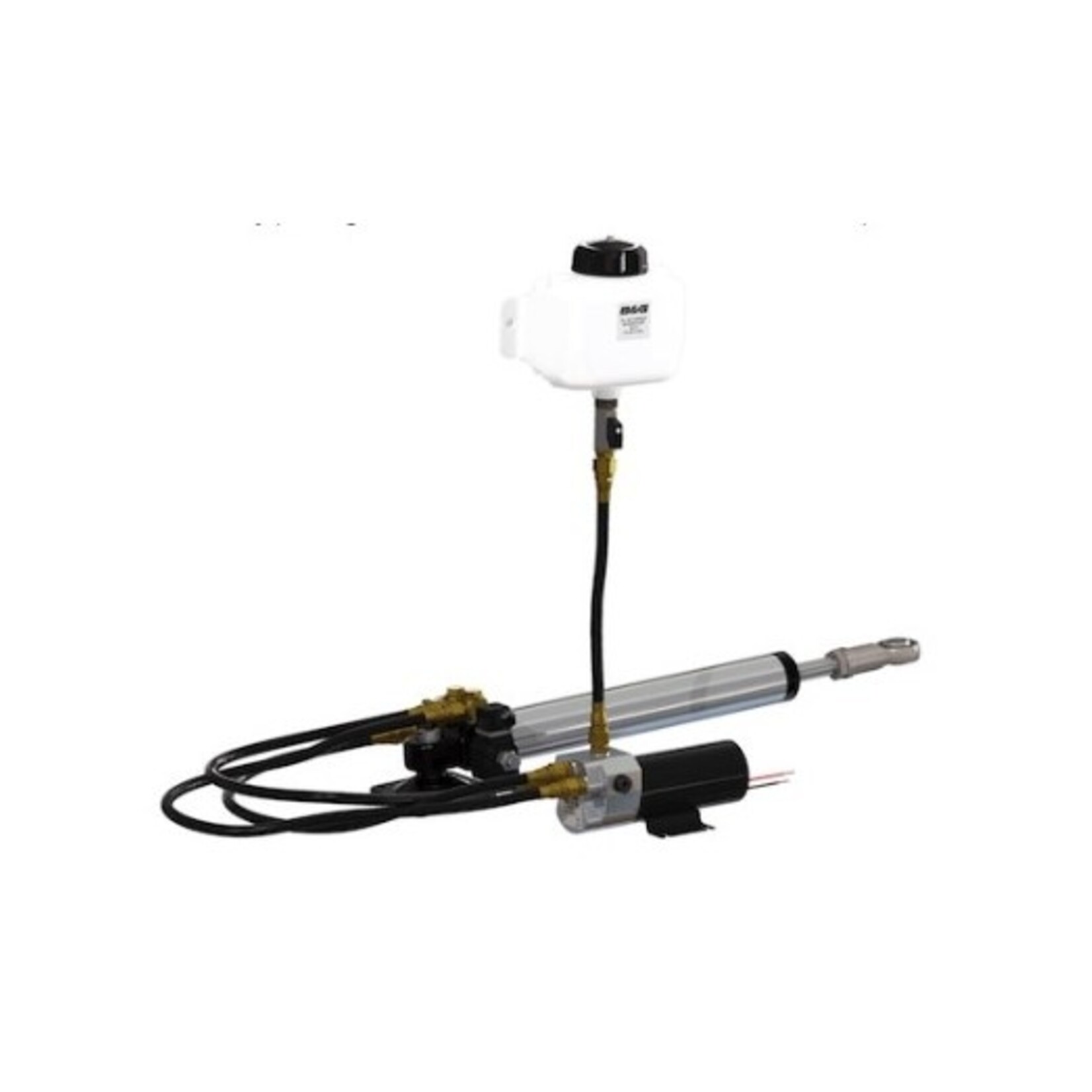

De Hydraulic Ram T3 24V is een compacte, volledig geïntegreerde hydraulische stuurdrive die cilinder, koppeling, omkeerbare pomp en reservoir combineert. Ontworpen voor onderdekse installatie, met hoge stuwkracht en efficiënt energieverbruik. De solenoïde-koppeling stuurt de cilinder aan voor soepel en krachtig sturen, terwijl ingebouwde overdrukventielen de installatie beschermen. Dankzij de integratie kan de Power Steer Mode van de autopilot worden gebruikt bij een defect van de handmatige besturing.

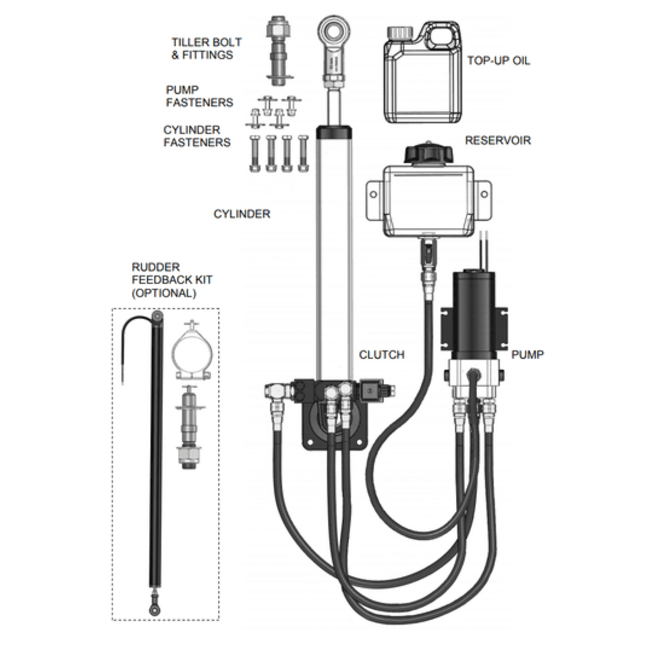

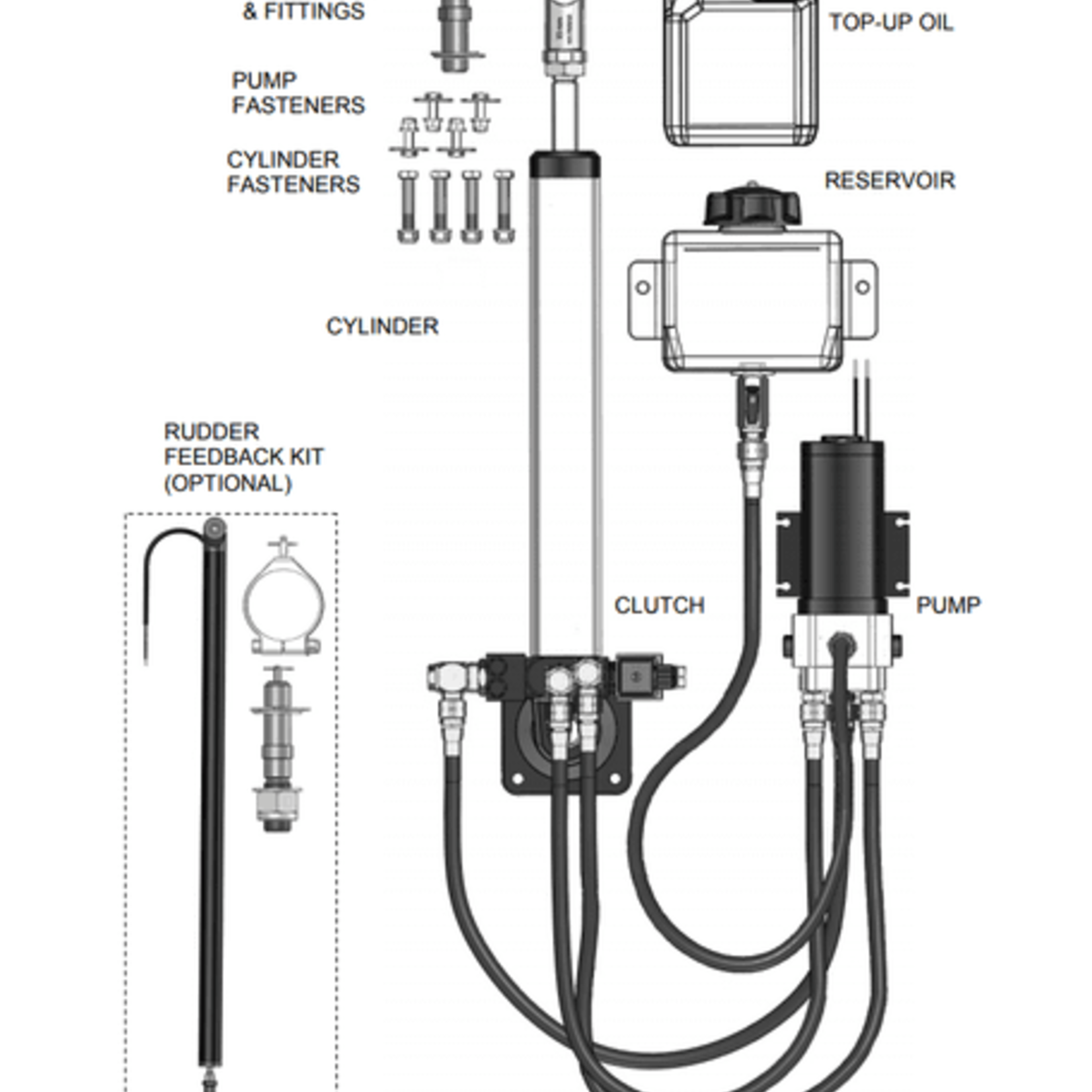

Geschikt voor maritieme autopilots, met robuuste constructie van aluminium en roestvrij staal. De unit wordt geleverd voorgemonteerd en gevuld met hydraulische olie, inclusief montagematerialen en optioneel een rudder feedback unit.

Belangrijkste kenmerken:

• Geïntegreerde cilinder, koppeling, pomp en reservoir
• Nominaal cilinderinhoud: 538 cc, slag 305 mm
• Max. stuwkracht: 10.980 N bij 55 bar
• Hard-over tijd: 13 sec
• IP65-bescherming voor koppeling
• Werktemperatuur: -20°C tot +65°C
• Overdrukventielinstelling: 62 bar (12.400 N)
• Werkt met 24V DC solenoïde (12W continu)
• Gewicht: 14 kg
• Onderhoudsarm, nitril/PTFE-afdichtingen
• Optioneel rudder feedback unit (P/N R4104)

Toepassing: Onderdekse installatie voor schepen met hydraulisch stuursysteem in combinatie met B&G of Simrad autopilots.
